Колдовство с мешем и подбор подходящих текстур на SkyBox позволили добиться хороших результатов с цилиндрической ногой:

К сожалению, она до сих пор не хочет отражаться в нижней плоской ноге.
Игра с reflectionTexture.position не приводит к появлению отражения. Asfel, не могли бы вы рассказать подробней про

Нужно отрендерить ножку на плоскую текстуру, затем положить ее как планар рефлек на подножку. Для ножки отрендерить куб который находится гораздо ближе к ножке либо плоскую стену %)

?

[Asfel]

Про рендер ножки на текстуру:
Я имел ввиду взять и отрендерить ее на текстуру отдельно от сцены, а получившуюся текстуру использовать в PlanerReflectionMethod. Хотя тут посути ножка и так должна была бы быть видна раз видно стол с низу, хотя может она просто не попадает в отражение, но раз вы говорите что изменение позиции центра отражения ничего не дали то видимо нет...

Про куб для ножки. Это я имел ввиду взять куб, на его стороны отрендерить сцену самостоятельно либо просто взять текстуры скайбокса, куб сделать маленького размера и расположить вокруг ножки. Затем отрендерить на ножку окружение т.е куб и в таком случае отражение сцены было бы как бы более стянутым, но вы этого эффекта и так добились .

Кстати то что с ножкой, чтобы именно вот так только 1 объект было не видно с таким я не сталкивался, но могу посоветовать попробовать материал отобразить на спрайте или плейне(от поднокжи) чтобы посмотреть рендерится ли ножка вообще на нем

[bav]

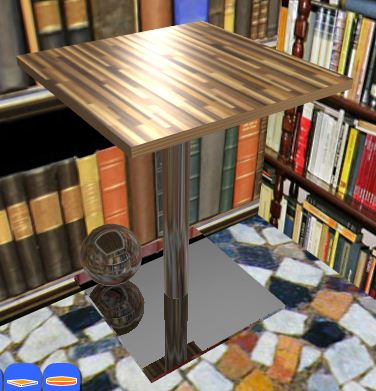

Мне удалось добиться отражения цилиндрической ножки в нижней плоской ноге:

Здесь я использовал PlaneGeometry в сочетании с PlanarReflectionTexture, пример чего можно посмотреть в первом посте (там где R2D2 перед зеркалом ездит). И это мило и замечательно
Проблема только в том, что я не нашел как применить эту текстуру на круг, также как она применяется к плоскости. В исходниках я не нашел какого-нибудь CircleGeometry или чего-то подобного. Натягивание PlanarReflectionTexture на CylinderGeometry, к сожалению, не приносит желаемого результата.
Я попробовал добраться до vertexData плоскости, думал "Щас я как добавлю туда точек, и всего-то делов". Но не тут-то было.

mesh.subMeshes[0].vertexData.splice(39, 0, 0, 100, 0, 0, 0, -1, 1, 0, 0, 0, 0, 0, 0);

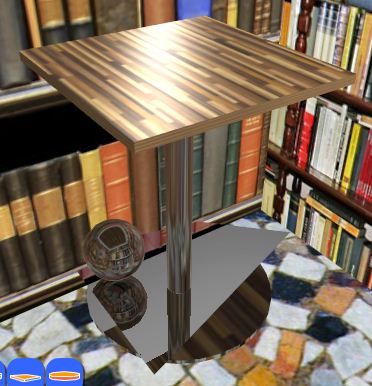

Результат такой:

То есть он просто игнорирует точки дальше четвертой:

mesh.subMeshes[0].vertexData = -50,-50,0,0,0,-1,1,0,0,0,1,0,0 | 50,-50,0,0,0,-1,1,0,0,1,1,0,0 | -50,50,0,0,0,-1,1,0,0,0,0,0,0 | 50,50,0,0,0,-1,1,0,0,1,0,0,0
mesh.subMeshes[0].numVertices = 4
// После добавления точки (методом splice)
mesh.subMeshes[0].vertexData = -50,-50,0,0,0,-1,1,0,0,0,1,0,0 | 50,-50,0,0,0,-1,1,0,0,1,1,0,0 | -50,50,0,0,0,-1,1,0,0,0,0,0,0 | 0,100,0,0,0,-1,1,0,0,0,0,0,0 | 50,50,0,0,0,-1,1,0,0,1,0,0,0
mesh.subMeshes[0].numVertices = 4

Попробовал дописать сеттер numVertices, чтобы как бы сказать "Парень, теперь у тебя пять точек", но это результата также не дало. Да, кстати, видно, что и в маленьком шаре ножка тоже не отражается. Хотя верхний параллелепипед с текстурой дерева вполне себе отражается.

[bav]

Нашел в исходниках объяснение значений в векторе vertexData:

/**
 * Updates the vertex data. All vertex properties are contained in a single Vector, and the order is as follows:
 * 0 - 2: vertex position X, Y, Z
 * 3 - 5: normal X, Y, Z
 * 6 - 8: tangent X, Y, Z
 * 9 - 10: U V
 * 11 - 12: Secondary U V
 */
public function updateData(data : Vector.<Number>) : void
{
    ...
}

[bav]

Ура, свершилось! Идея с добавлением вершин осталась старая. Просто я нашел таки способ их добавить. Он, конечно же, оказался прост и очевиден. Нужно было создавать PlaneGeometry с большим количеством сегментов. На эту мысль меня натолкнул пример здесь, там где идет описание примитива Plane. На демке с этой страницы можно видеть как строится примитив из треугольников.

Следующей задачей было выяснить как эти точки группируются в векторе vertexData. Группируются так (пример квадрата 50x50 с segV = 2 и segH = 2):

Для большего количества сегментов группировка точек будет аналогична.
Получается чтобы превратить квадратную плоскость в правильный многоугольник нужно сдвинуть крайние точки квадрата на красную окружность. Чем и занимается следующая функция:

/**
 * Функция меняет значения x, y, z в векторе v для крайних точек
 * плоскости. Предусловием является то, что созданная PlaneGeometry
 * должна быть вписана в круг радиуса r. Также количество сегментов
 * по вертикали должно совпадать с количеством сегментов по горизонтали.
 * @param	v
 * @param	r
 */
private function convertPlaneToCircle( v:Vector.<Number>, r:Number ):void
{
	// Выясняем количество сегментов.
	var segCount:int = Math.sqrt(v.length / 13) - 1;
	// Изобразим картинку для segCount = 3

	//  12   13    14   15
	//   o----o----o----o
	//   |    |    |    |
	// 8 o----o----o----o 11
	//   |    |    |    |
	// 4 o----o----o----o 7
	//   |    |    |    |
	//   o----o----o----o
	//  0     1    2     3

	// То есть нужно изменить положение точек с обозначенными
	// индексами. Помним, что по предусловию точки 0, 3, 12 и 15
	// (для данного случая) лежат на окружности радиуса r.
	// Остальным точкам нужно задать координаты таким образом, чтобы
	// они стали вершинами правильного многоугольника.

	// Сразу можно выяснить шаг угла.
	var angleStep:Number = (90.0 / segCount) / DEG_IN_RAD;
	var angle:Number = 0;

	var pointsCount:int = v.length / 13;
	for (var n:int = 0; n < pointsCount; ++n)
	{
		// Нас интересуют точки нижнего ряда
		if (n > 0 && n < segCount)
		{
			// Здесь начинается с угловой координаты -3 * pi / 4
			// и идет в сторону увеличения
			angle = ( -3 * Math.PI / 4) + n * angleStep;
			// Ставим x
			v[ n * 13 ] = Math.cos(angle) * r;
			// Ставим y
			v[ n * 13 + 1 ] = Math.sin(angle) * r;
		}

		// Еще нас интересуют точки верхнего ряда
		else if (n > (segCount * (segCount + 1)) && n < pointsCount - 1)
		{
			// Здесь начинается с угловой координаты 3 * pi / 4
			// и идет в сторону уменьшения
			angle = ( 3 * Math.PI / 4) - n * angleStep;
			v[ n * 13 ] = Math.cos(angle) * r;
			v[ n * 13 + 1 ] = Math.sin(angle) * r;
		}

		// Еще нас интересует левая сторона
		else if ((n % (segCount + 1)) == 0 && n > 0 && n < (segCount * (segCount + 1)))
		{
			// Здесь начинается с угловой координаты -3 * pi / 4
			// и идет в сторону уменьшения
			angle = ( -3 * Math.PI / 4) - int(n / (segCount + 1)) * angleStep;
			v[ n * 13 ] = Math.cos(angle) * r;
			v[ n * 13 + 1 ] = Math.sin(angle) * r;
		}

		// Еще нас интересует правая сторона
		else if ((n % (segCount + 1)) == segCount && n > segCount && n < pointsCount - 1)
		{
			// Здесь начинается с угловой координаты -pi / 4
			// и идет в сторону увеличения
			angle = ( -Math.PI / 4) + int(n / (segCount + 1)) * angleStep;
			v[ n * 13 ] = Math.cos(angle) * r;
			v[ n * 13 + 1 ] = Math.sin(angle) * r;
		}
	}
}

Стоит отметить, что я мог что-то напутать с расположением точек и знаю, что данная функция работает для количества сегментов равных 3 и 7. Меня цифра 7 удовлетворила вполне, поэтому дальше я не стал разбираться. Полагаю, можно допилить до работы с любым количеством сегментов.

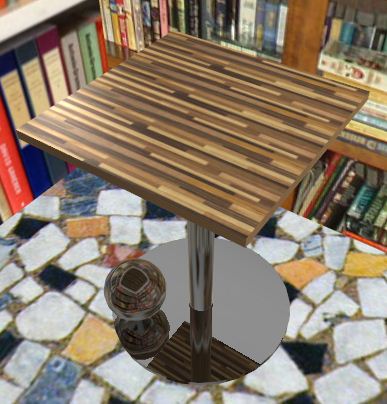

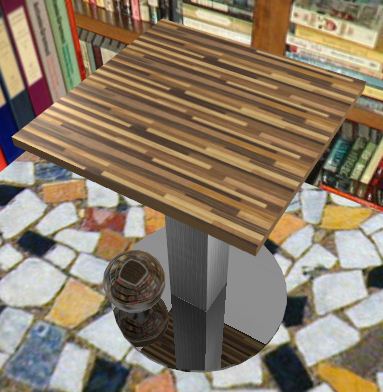

Так вот, в общем мы просто меняем координаты точек и радуемся результату:


Еще раз спасибо товарищам Asfel и vorodis2
